Пружины инструментальные

Пружины инструментальные

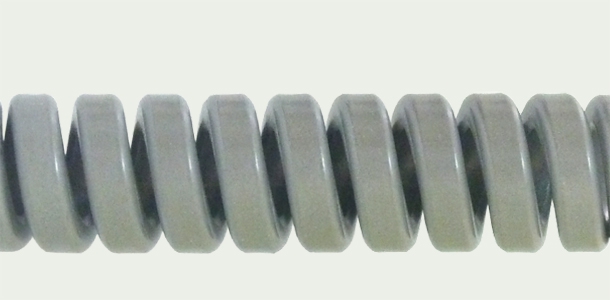

В узлах механизмов, где пространства для размещения пружин из круглой проволоки недостаточно, устанавливают, как правило, инструментальные пружины. Они достаточно часто применяются в штампах, элементах подвески и инструменте, отсюда и название! В качестве сырья для их изготовления используют прутки прямоугольного сечения. Такой профиль сечения, за счет своей формы, позволяет обеспечить наибольший рабочий ход, увеличенный диапазон рабочих нагрузок и высокую выносливость. Все эти качества сочетаются с относительно небольшим габаритом пружины.

При производстве инструментальных пружин, в качестве марки материала, принимается сталь 51ХФА, являющаяся аналогом европейской стали EN 10089. После навивки крайние витки поджимаются и шлифуются, это позволяет обеспечить перпендикулярность опорной плоскости относительно оси пружины, и увеличить площадь контакта. Для достижения высоких рабочих показателей, она подвергается термической и дробеструйной обработке. С целью повышения эстетических качеств, придания товарного вида и защиты от воздействия агрессивных сред, поверхность пружины может окрашивается порошковой краской, покрываться цинком или кадмием.

Для того, чтобы заказать инструментальную пружину из прямоугольного прутка, желательно указать диаметры штока и цилиндра, где она будет устанавливаться и её длину без нагрузки, либо один из диаметров пружины (внешний или внутренний) и размеры сечения прутка (длина, ширина). Также, при заказе необходимо определиться с её жёсткостью. Согласно международного стандарта ISO 10243, в зависимости от поперечного сечения прутка, применяется цветовая маркировка. Это позволяет потребителю визуально сортировать инструментальные пружины по нагрузкам и коэффициенту жёсткости.

При подборе инструментальной пружины самостоятельно, необходимо учитывать влияние величины деформации на число рабочих циклов. Так как, при увеличении рабочего хода, внутренние напряжения сечения прутка увеличиваются, это способствует снижению её срока службы и, как следствие, остановке всего механизма, что может повлечь за собой не малые потери. Для размещения заказа рекомендуем связаться с менеджером компании, это позволит сэкономить ваше время и деньги.

Наличие инструментальных пружин на нашем складе позволяет сократить срок поставки продукции клиенту до 1 дня. Минимальная партия, в зависимости от размера, может быть от 1 штуки. Купите в Комсомольске-на-Амуре.

У нас вы также можете заказать пружины манжет, пружины кручения и пружины по ОСТ 108.764.01-80.

Инструментальные пружины классифицируются по силе нагрузки, каждый класс имеет своё цветовое обозначение.

Серия

Цвет

Нагрузка

+ 3 000 000 циклов

1 500 000

циклов

300-500 000 циклов

100-200 000 циклов

STELV

Светло-зеленый

Сверхлегкая

30%L0

40% L0

45% L0

50% L0

STLG

Зеленый

Легкая

25%L0

30% L0

35% L0

40% L0

STMB

Синий

Средняя

30%L0

30% L0

33.75% L0

37.5% L0

STHR

Красный

Тяжелая

30% L0

25% L0

27.5% L0

30% L0

STEHY

Желтый

Сверхтяжелая

30% L0

20% L0

22.5% L0

25% L0

STHW

Серебро

Супер-тяжелая

30%L0

12% L0

13.5% L0

15% L0

Инструментальные пружины от 50 руб./шт.*

*Стоимость пружин зависит от сложности изготовления, габаритных размеров, марки материала, а также количества пружин в партии

Виды покрытий

Цинкование

Антикоррозийное цинкование - один из наиболее распространенных способов защиты пружин от коррозии, работающих во влажной среде. Помимо антикоррозийной защиты цинкование добавляет пружинам эстетический внешний вид.

Фосфотирование

Фосфотирование применяют для защиты пружин от коррозии путем, создания на поверхности пружины слоя малорастворимых фосфатов железа, цинка или марганца. После фосфатирования пружины приобретают темно-серый цвет.

Кадмирование

Кадмирование пружин применяют в случае, когда требуются достаточно высокие защитные характеристики от коррозии в условиях работы пружин в атмосфере или жидкой среде, в том числе и при контакте с морской водой.

Никелирование

Никелирование пружин применяют для придания внешнего вида изделий и защиты от коррозии. Никелированное покрытие обладает высокой антикоррозийной стойкостью, хорошей электропроводностью, а также возможностью сварки.

Оксидирование

Антикоррозийная защита пружин, при использовании данного метода покрытия достигается благодаря созданию оксидной пленки на поверхности металла. Важной особенностью оксидирования является то, что при нанесении покрытия не изменяются размеры пружин, что актуально для изделий с высокой точностью исполнения.

Хромирование

Хромирование пружин применяют для защитно-декоративных целей, и увеличения износостойкости. Хромированное покрытие отличается высокой долговечностью.

Полимерно-порошковое окрашивание

Полимерно-порошковое окрашивание пружин служит для антикоррозийной защиты, обладает повышенной жаростойкостью, электроизоляционными свойствами, долговечностью, прочностью, экологичностью, сохраняет первоначальный колер и соответствует Европейским стандартам. Так же важным преимуществом данного вида покрытия – это придание пружинам декоративности, и широкая цветовая гамма покрытия.


Рекомендации по выбору материала, при заказе пружин.

Б-2, ГОСТ 9389-75 – используется в изделиях массового производства. Пружины из этой проволоки характеризуются невысокой стоимостью и хорошей выносливостью. Применяются для всех видов пружин с диаметром прутка до 8мм. Температура эксплуатации от -60 до +120?С.

60С2А, ГОСТ 14963-78 обладает высокими упругими и вязкими свойствами, применяется для всех видов пружин, работающих при циклических и статических нагрузках. Температура эксплуатации от -60 до +120?С.

51ХФА, ГОСТ 14963-78 – обладает повышенной теплоустойчивостью, работает при температурах от -180 до +250?С.

65Г, ГОСТ 14959-79 – обладает «красноломкостью» - склонна к образованию закалочных трещин. Применяется с целью снижения себестоимости продукции, при изготовлении пружин для товаров массового потребления, если замена пружины не вызывает затруднений. Температура эксплуатации от -60 до +120?С
